GST-LD-8319型輸入模塊
文章來源：m.herald-china.com作者：海灣消防公司人氣：2125日期：2019-05-03 10:36:33
一、海灣GST-LD-8319輸入模塊概述：

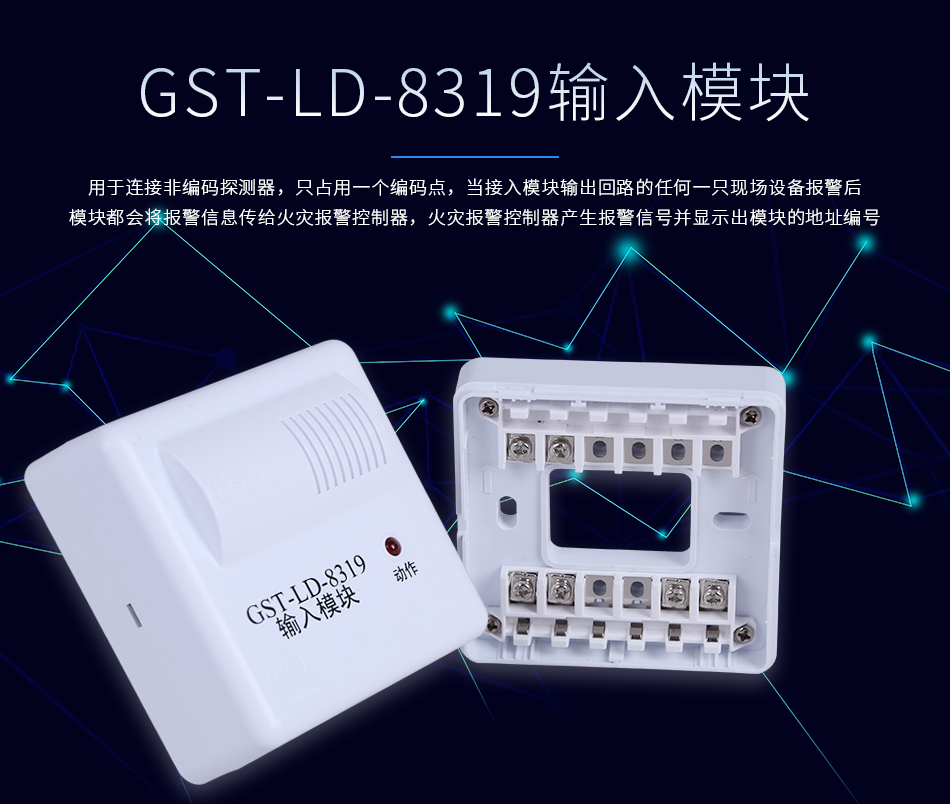

GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。
本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。
二、海灣GST-LD-8319輸入模塊特點：
1.模塊具有輸出回路短路、斷路故障檢測功能。
2.模塊具有對探測器被摘掉后的故障檢測功能。
3.模塊具有短路保護功能。
4.模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
5.模塊的地址碼為電子編碼，可現場改寫。
三、海灣GST-LD-8319輸入模塊技術特性：
1.工作電壓：信號總線電壓：總線24V 允許范圍：16V～28V
電源總線電壓：DC24V 允許范圍：DC20V～DC28V
2.工作電流：
總線監視電流≤0.5mA 總線報警電流≤5mA
電源監視電流≤10mA 電源報警電流≤60mA
3.指示燈：紅色（巡檢時閃亮，報警時常亮）
4.編碼方式：采用電子編碼方式，編碼范圍在1～242之間任意設定

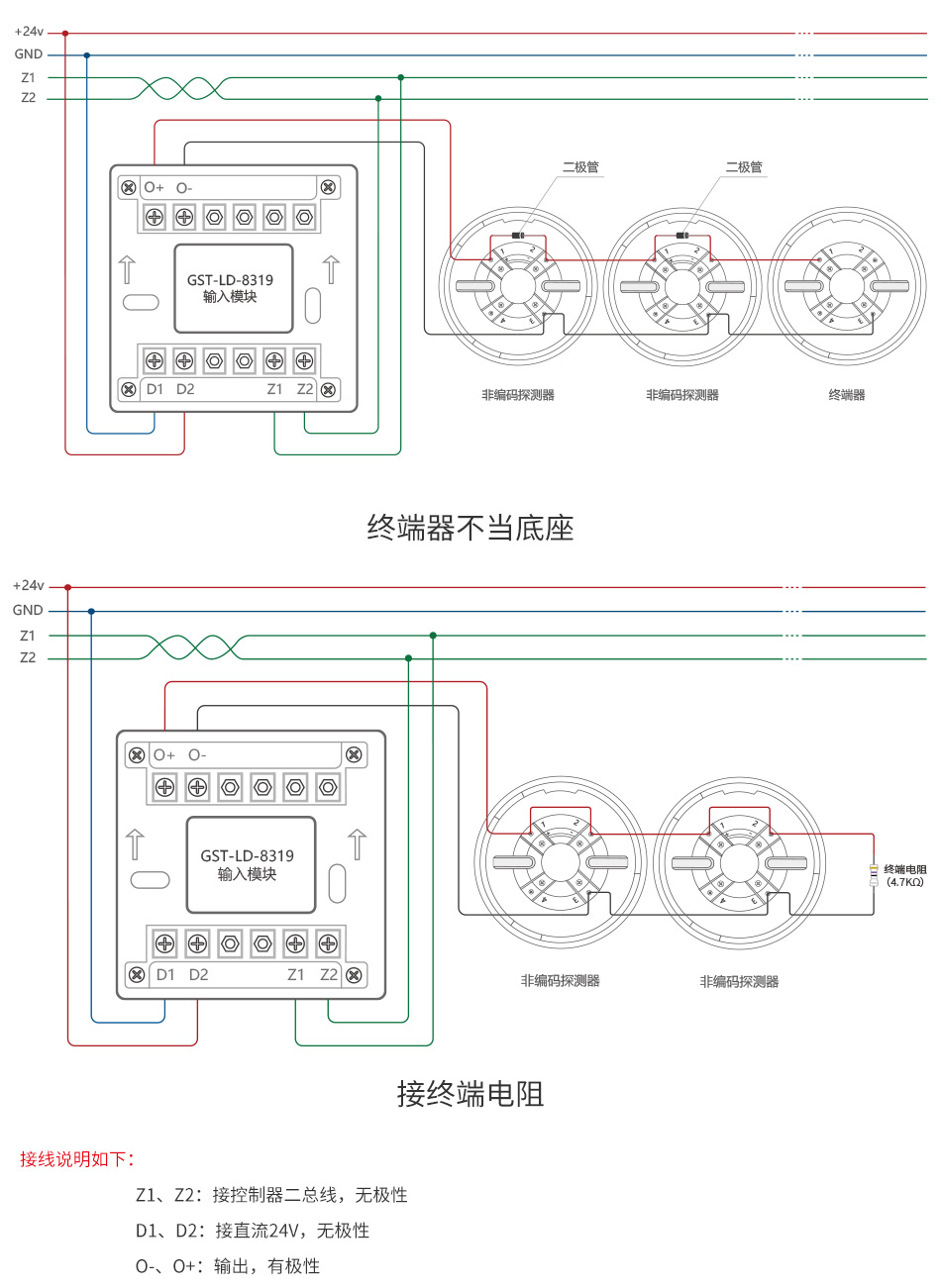

5.線制：與火災報警控制器采用無極性二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接
6.使用環境：
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露

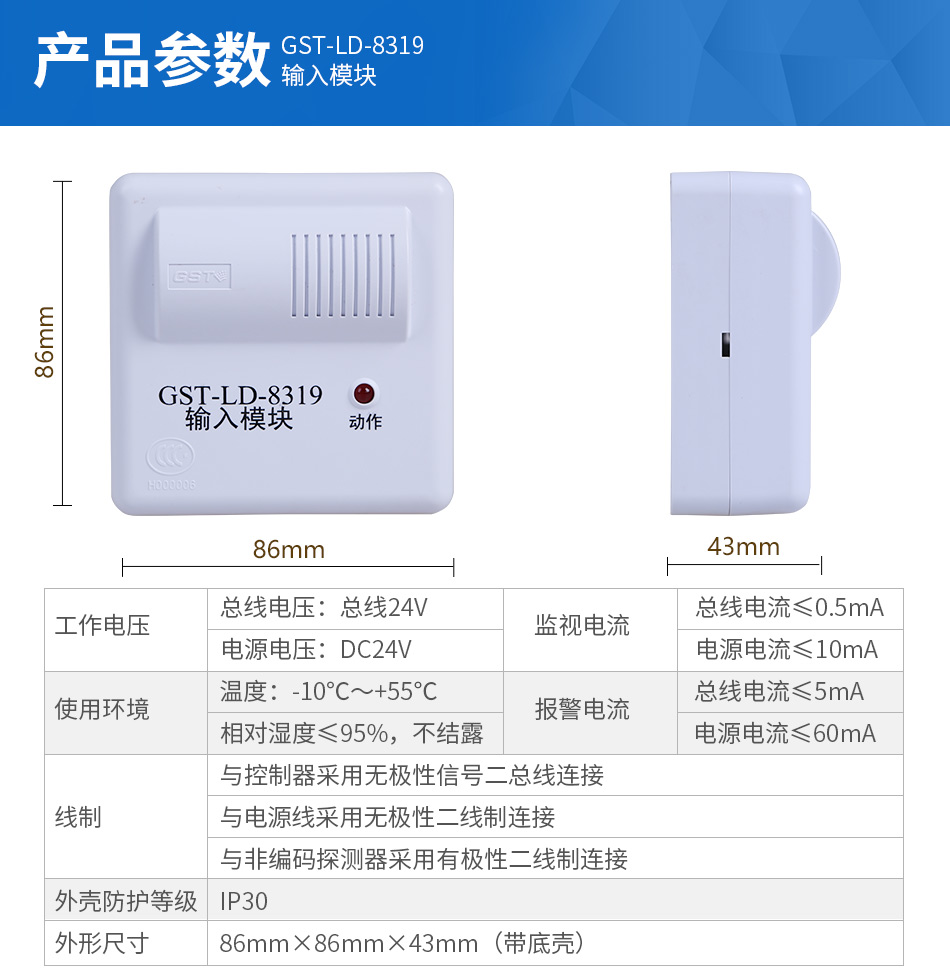

7.外形尺寸：86mm×86mm×43mm(帶底殼)
8.殼體材料和顏色：ABS，瓷白
9.重量：約137g(帶底殼)
10.安裝孔距：60mm
11.執行標準：GB 16806-2006
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.herald-china.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.herald-china.com/；海灣服務熱線：18910580194
上一篇：GST-LD-8320型終端器 | 下一篇：GST-LD-8321中繼模塊
此文關鍵字：
GST-LD-8319型輸入模塊
相關資訊
- 新國標：濕式報警閥報警口與延遲器之間不應設置閥門
- 海灣GST-QKP01型氣體滅火控制器/火災報警控制器接線安裝技術
- 《建規》與NFPA1，中美消防規范的異同
- 建筑只設有軟管卷盤，建筑消防設施檢測報告關于軟管卷盤的項怎么填寫？
- 防火門子母門相關問題
- 消防擋煙垂壁會出現的問題
- 可燃?xì)怏w報警控制器科普
- 消火栓泵聯動啟動的“三重保險”：為何需要三個觸發信號？
- 通風機房、預作用報警閥處、氣體滅火設備間、網絡機房，常漏設消防電話分機
- 舊版標準消防產品認證證書截止日期規定匯總
推薦文章
- 火災自動報警系統的保養要怎么做？
- 海灣電源監控常見的故障排查
- 火災自動報警系統中編碼點數的計算方法
- 室外獨立建造的發電機房是否需要設置自動滅火設施？
- 海灣消防主板維修
- 對北京消防“三水一電”的擔憂？與解決之道
- 應急照明不應嵌頂、吸頂安裝？
- 火災報警系統避難層區域機的問題
- 自帶蓄電池式疏散指示牌有使用年限的規范

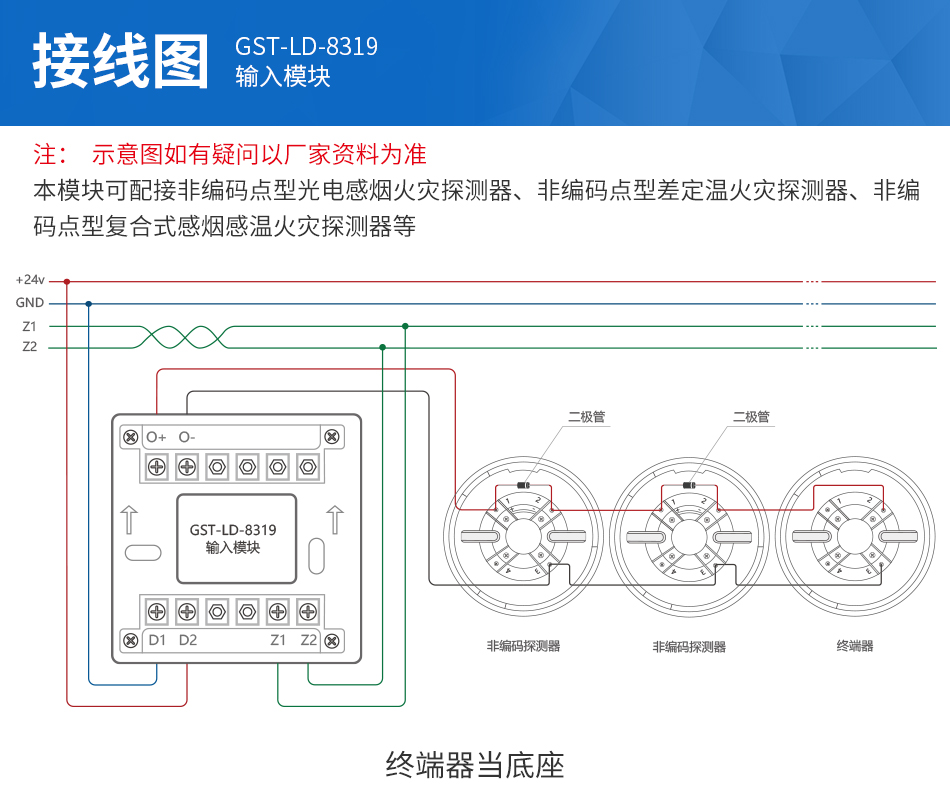

接線示意圖
