海灣JTW-ZCD-G5H 點型感溫火災探測器接線安裝技術
海灣JTW-ZCD-G5H 點型感溫火災探測器接線安裝技術
特點
海灣JTW-ZCD-G5H 點型感溫火災探測器(以下簡稱探測器)為無極性二總線制,可與本公司生產的各
類火災報警控制器的報警總線以任意方式并接。探測器采用帶 A/D 轉換的單片機。本探測器結構新
穎、外形美觀、性能穩定可靠,特別適用于發生火災時有劇烈溫升的場所,與感煙探測器配合使用更
能可靠探測火災,減少損失。
探測器具有 A1R 和 BS 兩種類別,根據應用環境的不同,可使用編碼器進行現場設置。探測器具
有以下特點:
(1) 與控制器采用無極性二總線連接;
(2) 地址編碼由電子編碼器直接寫入,工程調試簡便可靠;
(3) 探測器具有 A1R 和 BS 兩種類別,可用于更廣泛的溫度環境;
(4) 指示燈指示明顯,360 度范圍可見。
主要技術指標
(1) 探測器類別:P(A1R 和 BS 可設,出廠默認類別為 A1R)
(2) 工作電壓:總線 24V
(3) 工作電流:
監視電流≤0.3mA
報警電流≤1.5mA
(4) 報警確認燈:紅色(巡檢時閃爍,報警時常亮)
(5) 故障指示燈:黃色(傳感器故障時常亮)
(6) 編碼方式:十進制電子編碼,編碼范圍在 1~242 之間
(7) 探測角度≤45°
(8) 使用環境:溫 度: A1R 類別:典型應用溫度 25℃;范圍 -10℃~50℃
BS 類別: 典型應用溫度 40℃;范圍 -10℃~65℃相對濕度≤95%,不凝露
(9) 外形尺寸:直徑 103mm 高:57mm(帶底座)
(10) 外殼防護等級:IP32
(11) 殼體材料和顏色:ABS,白色
(12) 重量:約 93g
(13) 安裝孔距:45mm~75mm
保護面積
當空間高度小于 8m 時,一個探測器的保護面積,對一般保護現場而言為 20m2~30m2。具體設
計參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線

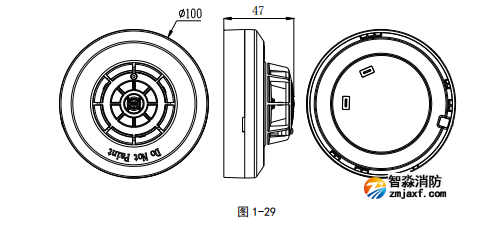

探測器外形示意圖如圖 1-29:

本探測器的安裝及布線與 JTY-GD-G5T 點型光電感煙火災探測器相同。
