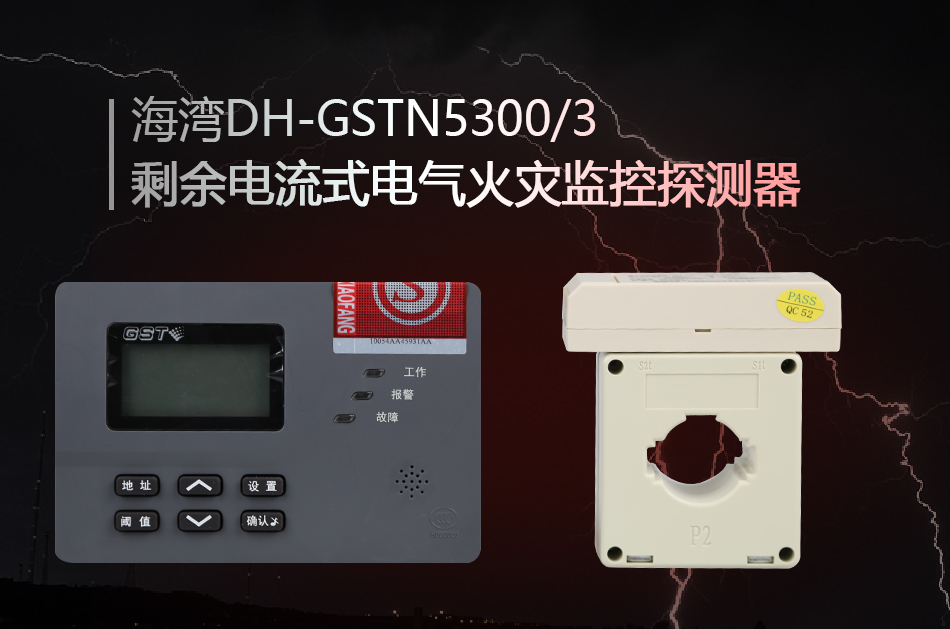

DH-GSTN5300/3剩余電流式電氣火災監控探測器

文章來源：m.herald-china.com作者：海灣消防公司人氣：2547日期：2019-05-04 06:39:27

一、海灣DH-GSTN5300/3剩余電流式電氣火災監控探測器產品概述

　　剩余電流式電氣火災監控探測器為分體式單路探測器，與海灣的GST-DH9000電氣火災監控設備等構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。

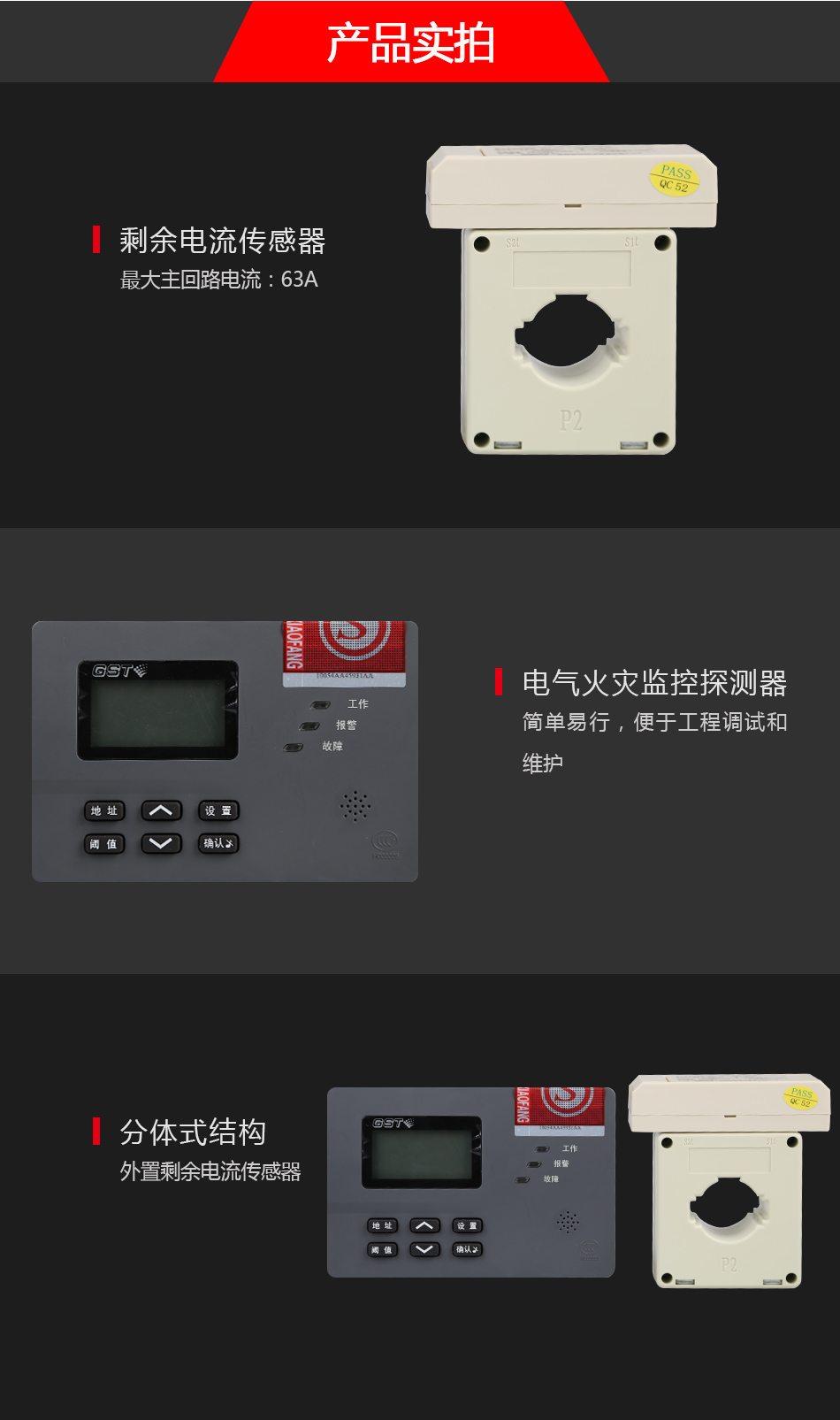

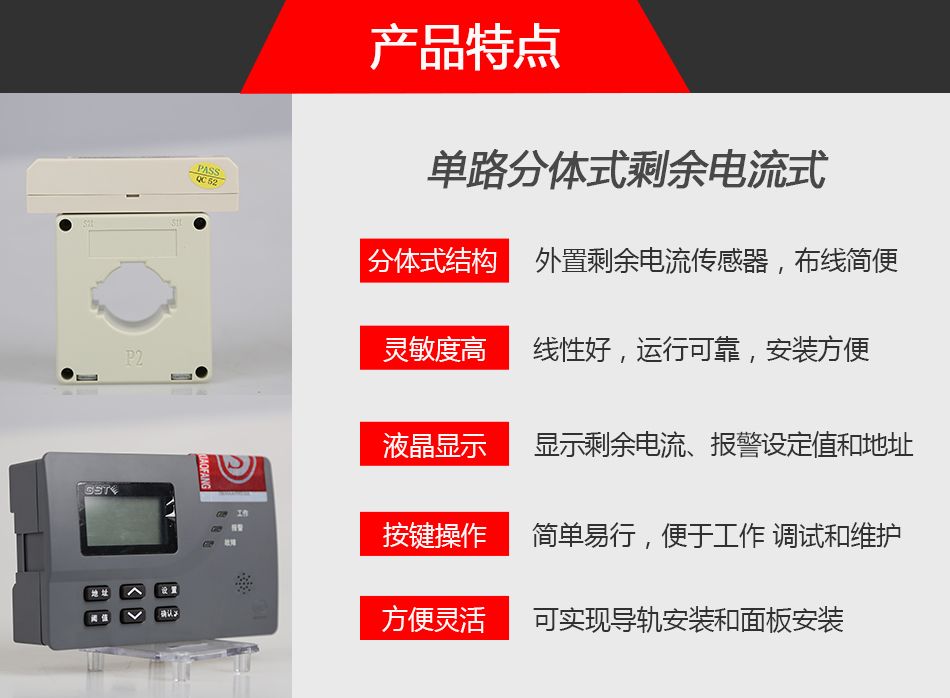

DH-GSTN5300/3探測器由信號處理模塊和剩余電流傳感器兩部分構成，其中信號處理模塊可面板嵌入式安裝也可導軌安裝。剩余電流傳感器為閉口方孔型。

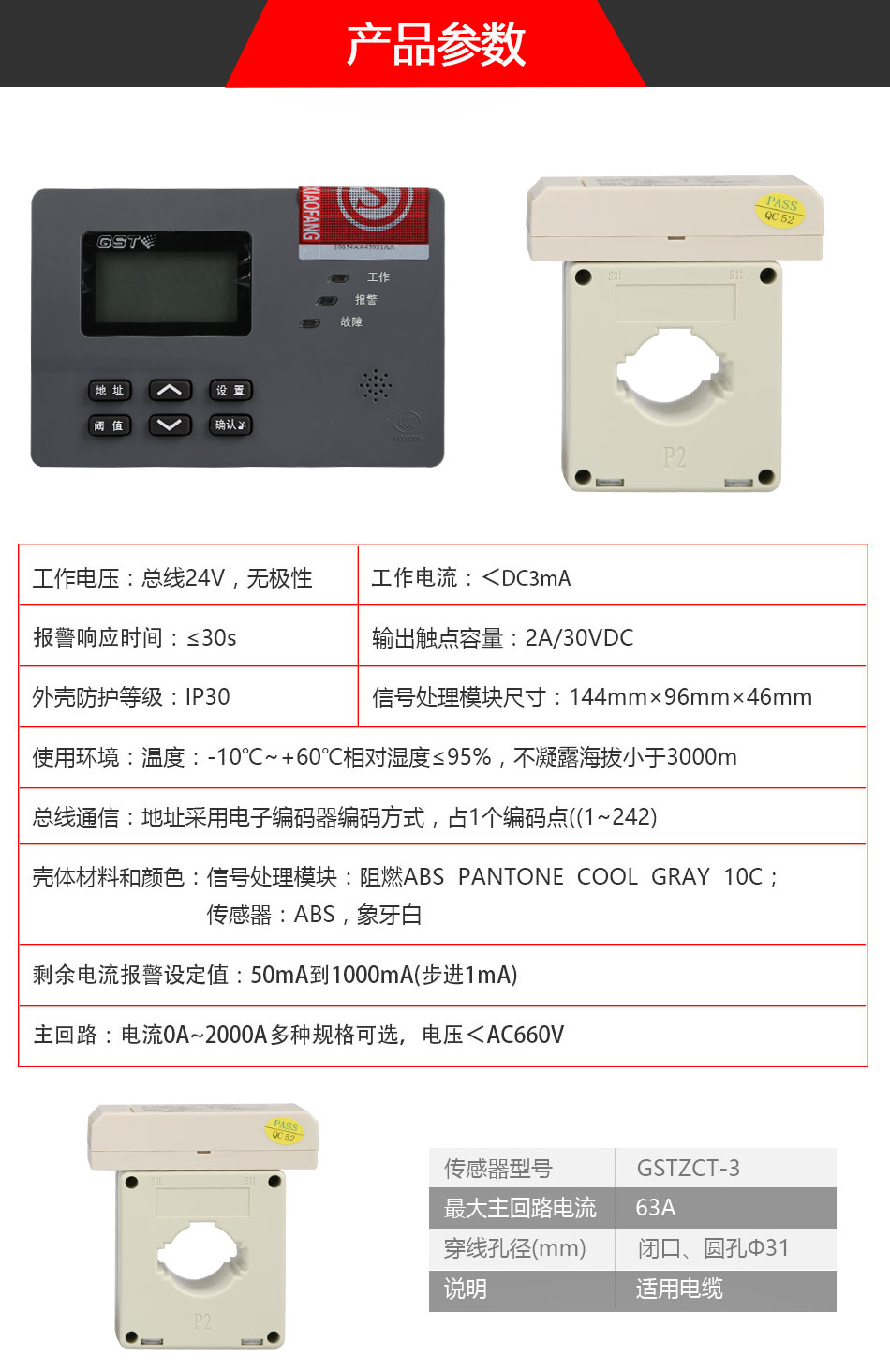

二、DH-GSTN5300/3剩余電流式電氣火災監控探測器產品規格

表1

型號	DH-GSTN5300/3
工作電壓	總線24V，無極性
工作電流	＜DC3mA
剩余電流報警設定值	50mA到1000mA(步進1mA)
主回路	電流0A~2000A多種規格可選，電壓＜AC660V
報警響應時間	≤30s
輸出觸點容量	2A/30VDC
使用環境	溫度：-10℃~+60℃相對濕度≤95%，不凝露海拔小于3000m
外殼防護等級	IP30
總線通信	地址采用電子編碼器編碼方式，占1個編碼點((1~242)
殼體材料和顏色	信號處理模塊：阻燃ABSPANTONECOOLGRAY10C；傳感器：ABS，象牙白
外形尺寸	信號處理模塊：144mm×96mm×46mm
傳感器	參見表2
執行標準	GB14287.2-2005

表2

傳感器型號	最大主回路電流	穿線孔徑	說明
GSTZCT-3	63A	閉口、圓孔Φ31	適用電纜

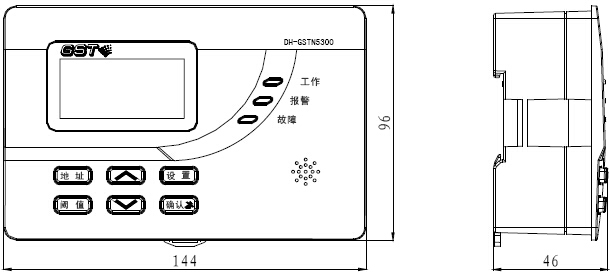

三、DH-GSTN5300/3探測器信號處理模塊外形示意圖

DH-GSTN5300/3探測器信號處理模塊外形示意圖
